Alpha Series
Alpha series è un sistema di controllo della movimentazione per assi cartesiani, che consente di effettuare interpolazioni lineari e circolari nell’area di lavoro del robot. Tramite software di programmazione è possibile caricare facilmente sequenze di lavorazione sulla memoria dell’unità centrale, che è indipendente e può successivamente essere controllata, oltre che da software e da pannello di controllo LCD, anche tramite comandi seriali, ingressi ed uscite e comandi CANOpen®. Alpha è dotato di una interfaccia grafica di programmazione user-friendly e di eccellenti prestazioni di precisione, velocità ed accelerazione.
Control Software
L’interfaccia software PC, collegabile alla porta USB dell’unità centrale, facilita l’utente nella programmazione permettendo le seguenti azioni:
Configurare il sistema
Numero e dimensioni degli assi, configurazione delle rampe e delle velocità massime, tipologia dei sensori presenti, ecc.
Numero e dimensioni degli assi, configurazione delle rampe e delle velocità massime, tipologia dei sensori presenti, ecc.

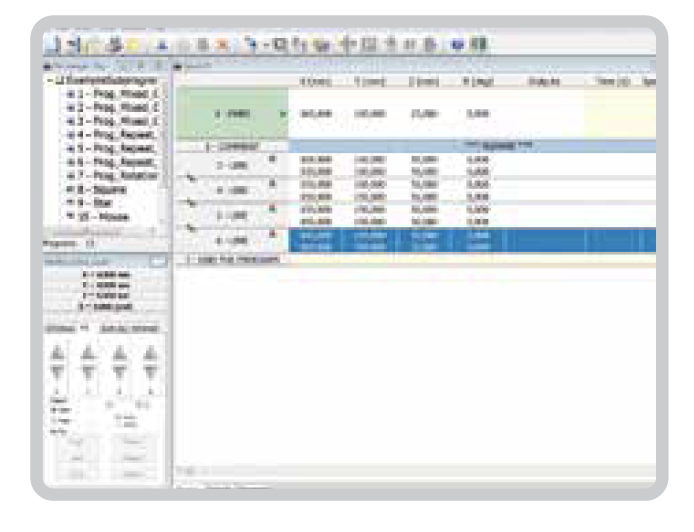

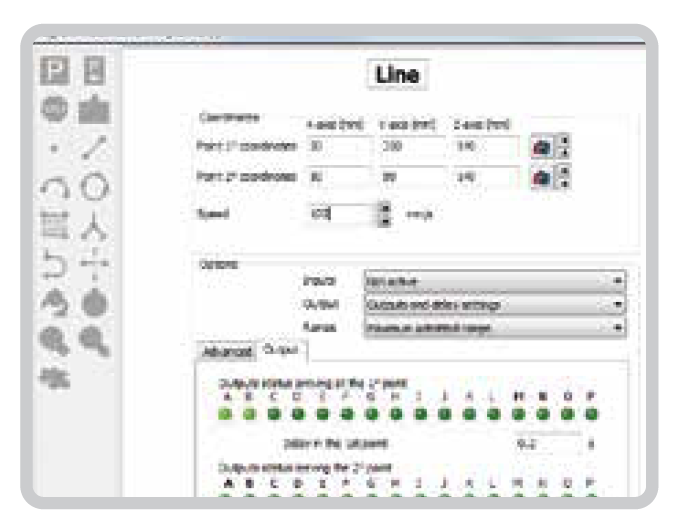

Programmare le lavorazioni
I passi di movimentazione robot (punto, linea, arco, circonferenza, area) generano sequenze di movimentazione 3D sia del tipo point-to-point che “continuous path” che possono rilevare ingressi o attivare uscite durante la loro esecuzione. Tramite i passi di controllo di flusso (commento, biforcazione, salto, linea di calibrazione, ritardo, rilevazione ingressi, impostazione uscite, esecuzione sottoprogramma), è possibile implementare cicli, subroutine, porzioni di programma in perfetta analogia con il linguaggio di programmazione, l’utente è quindi in grado di realizzare diverse applicazioni con il massimo controllo del sistema.
Importare le coordinate da file
DXF(CAD), GDO(Gerber), XLS(Excel) riduce ulteriormente i tempi di programmazione del robot, sfruttando dati di cui l’utente già dispone in altri sistemi. Le funzioni quali copia/incolla, incolla traslato, modifica multipla e la possibilità di creare sottoprogrammi aiutano l’utente nel rapido controllo dell’applicazione finale e la massima precisione e ripetibilità in contesti di produzione e ambienti destrutturati, vengono comunque preservate grazie ai parametri specifici (anticipo attivazione uscite, linee di calibrazione,...).

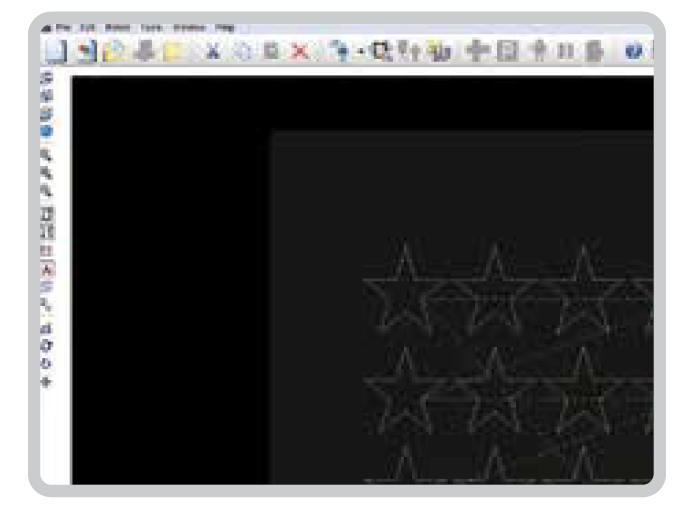

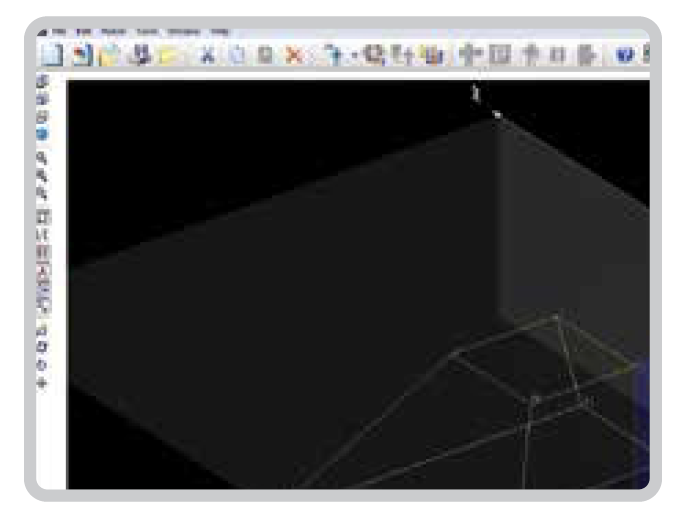

Diagnosticare e Testare il programma real time
Grazie alla visualizzazione 3D delle traiettorie e l’esecuzione “step by step” di ogni singolo passo permettendone la verifica delle posizioni e del test del programma robot per gli affinamenti e le tarature dell’applicazione finale.

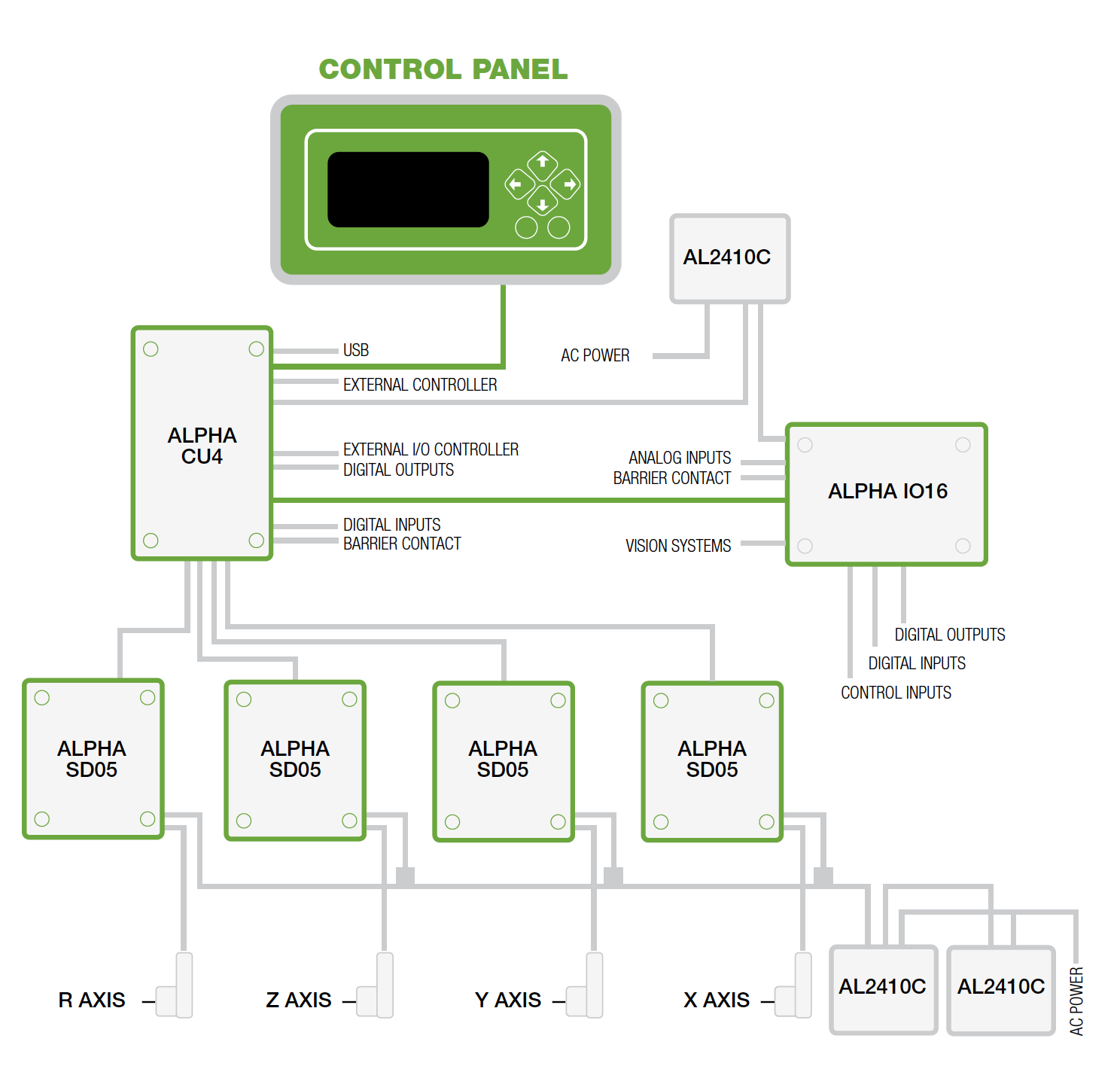

Componenti Hardware

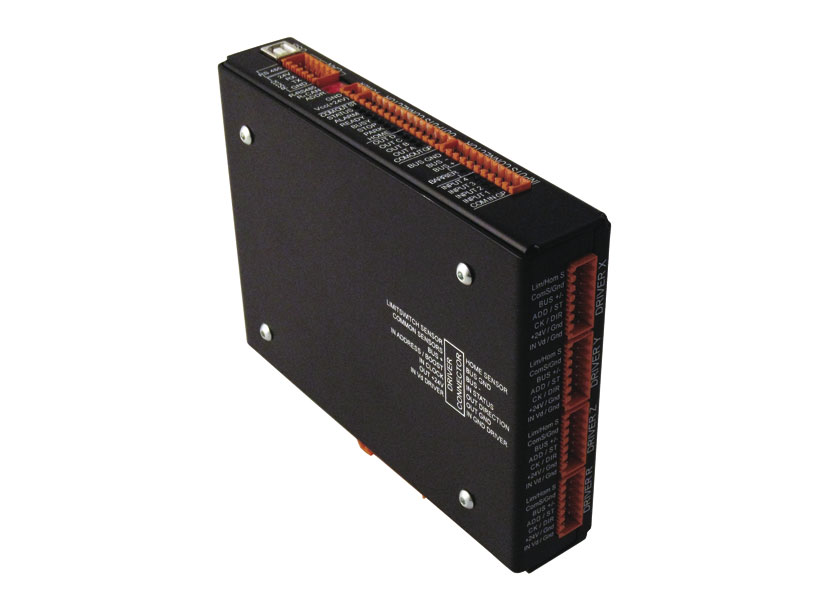

ALPHA CU4
L’unità centrale CU4 è un dispositivo di controllo per sistemi di 3-4 assi cartesiani interpolati. Gestisce sia interpolazioni lineari sia circolari 3D con movimentazioni ‘point to point’ e ‘continuous path’; la programmazione avviene tramite software proprietario con interfaccia grafica user-friendly. Sono presenti il supporto alla connettività CANOpen® (standard CiA® DSP402) e seriale RS232. Il Salvataggio di tutti i programmi di lavoro avviene nella flash memory interna ed è inclusa la Libreria di lavorazioni standard.

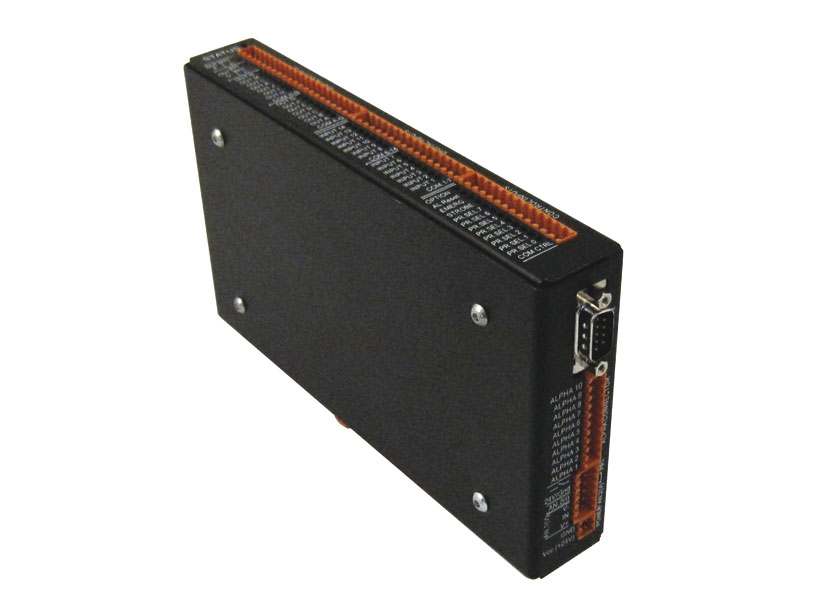

ALPHA IO16
La scheda di input/output digitale ALPHA IO16 permette di espandere i contatti di ingresso e uscita e la gestione della barriera di sicurezza. Tutti i contatti sono optoisolati e protetti, utilizzabili in configurazione PNP o NPN e 2 uscite sono dotate di relè. La scheda mette a disposizione: 16 ingressi “General purpose” optoisolati; 11 ingressi di controllo digitali optoisolati; 16 uscite “General purpose”; 7 uscite di stato; 1 connettore seriale per eventuali utilizzi futuri. La scheda permette la gestione della barriera di sicurezza.

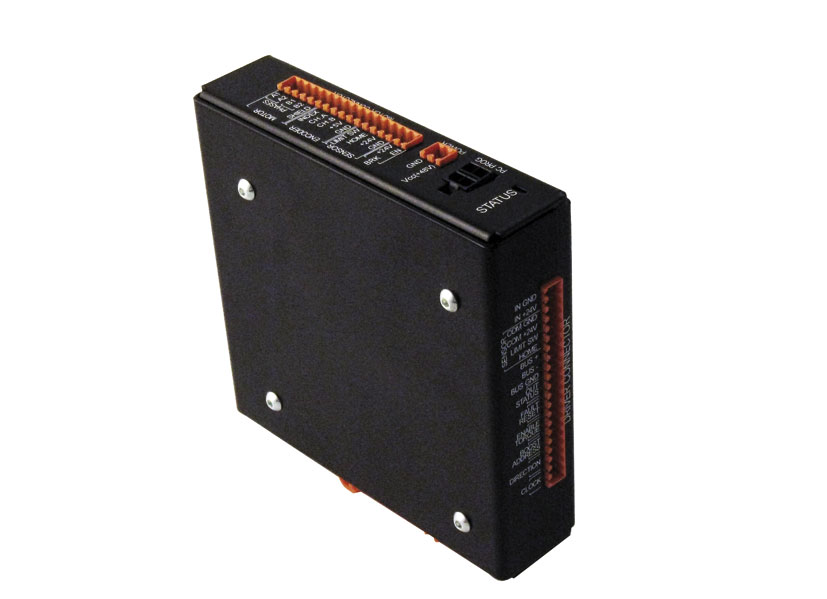

DRIVER SD05
SD05 sono driver per motori stepper bipolari. SD05 gestisce fino a 48Vdc e 5A con ingresso a treno di impulsi (max 100kHz) e direzione. I parametri di funzionamento ovvero microstepping, corrente di fase, encoder ecc., sono impostabili tramite il software proprietario ALPHA SW.

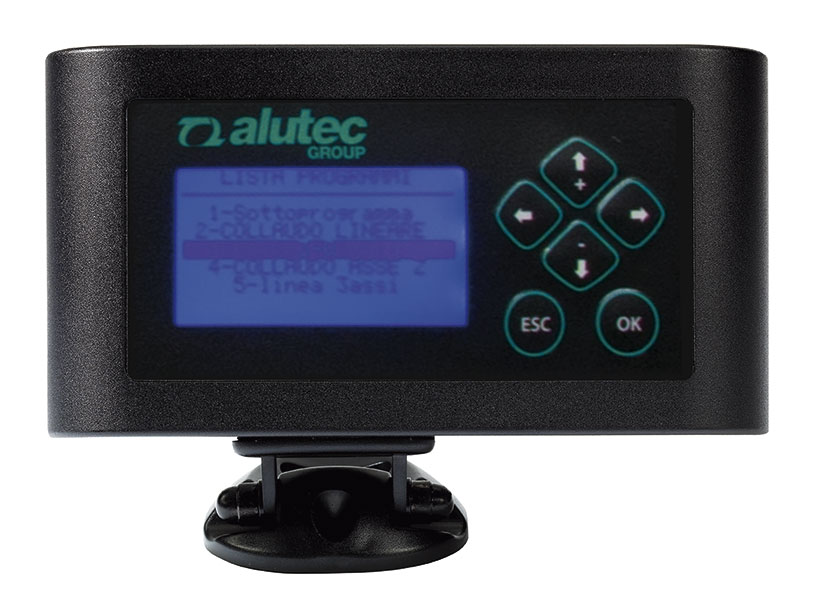

ALPHA CP
Pannello di controllo per la diagnostica ed il comando dei sistemi ALPHA. Permette la visualizzazione real-time dello stato del robot e dei menù: selezione programma, comandi robot, stato ingressi-uscite, diagnosi, selezione lingua, regolazione display. Il Display LCD è retro-illuminato ed è dotato di 6 pulsanti per la visualizzazione e gestione dei menù (Standard su WRL300-WRa300-WRa500).
