Progetti e Realizzazioni

Visualizza le nostre ultime realizzazioni

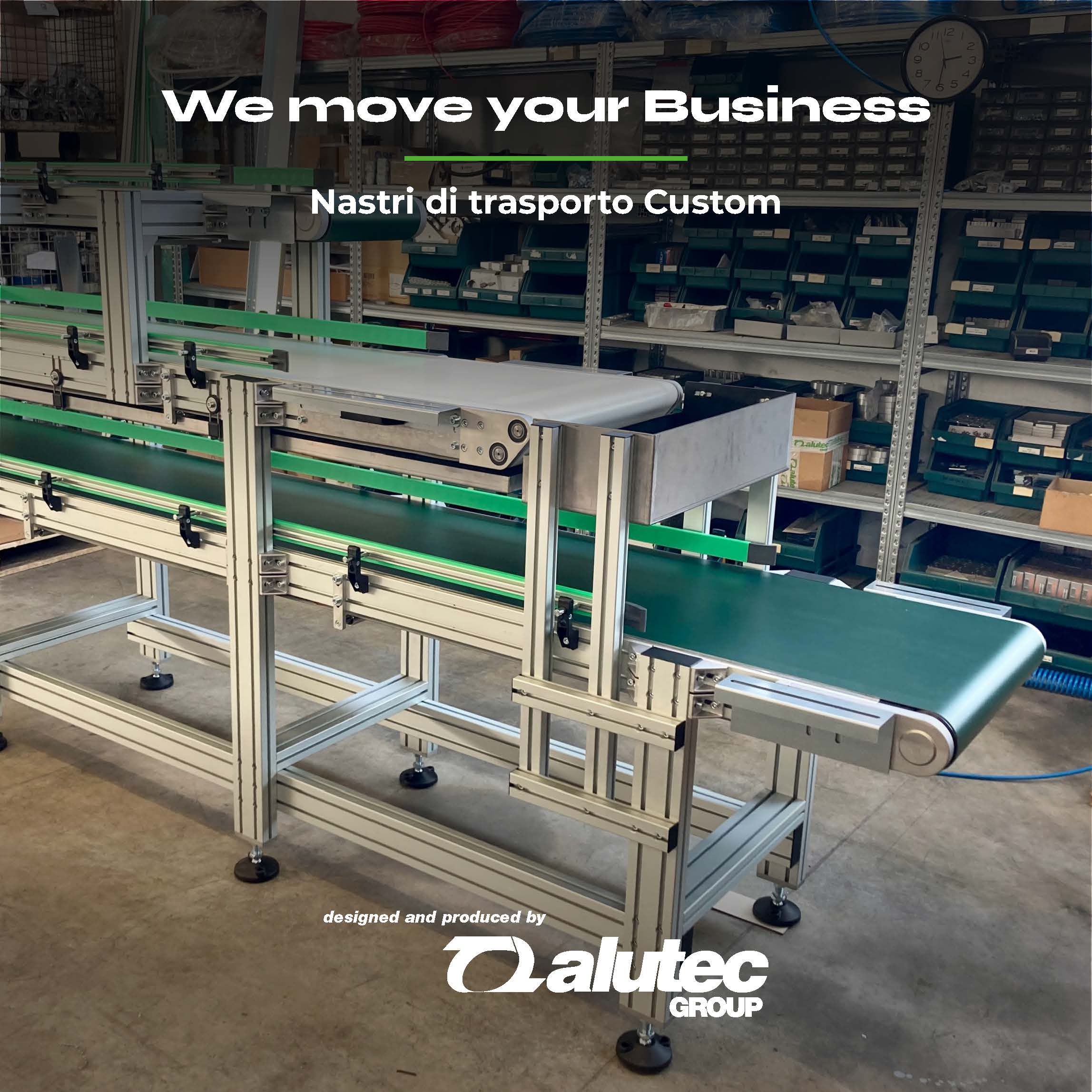

  • Nastri di trasporto Custom

    Il gruppo di nastri è stato progettato per il trasporto di pezzi metallici di peso 7/8 kg/cad.
    È formato da 2 nastri di scarico, quello superiore e quello inferiore, e da un nastro retroilluminato in posizione centrale.
    Il nastro retroilluminato monta un tappeto in TPU trasparente, che permette di verificare i pezzi dall’interno, con un visore e una lampada montati nel cassetto situato sul telaio del nastro.
    Il nastro Lavora in spinta ed ha una cassetta gommata di recupero pezzi all’estremità, dove è montato un rinvio con 2 rulli da Ø50mm, il peso trasportato è di circa 220kg.
    E’ stata inserita anche una vasca di raccolta adibita alla raccolta dell’olio proveniente dai pezzi lavorati.
    I Nastri di scarico inferiore e superiore, montano tappeti in TPU verde “standard”.
    Il nastro superiore trasporta circa 40kg ed il nastro inferiore trasporta circa 260kg.
    Tutti i nastri montano un rullo di traino gommato che garantisce il grip necessario per la movimentazione del carico elevato e per evitare eventuali slittamenti nelle continue ripartenze.

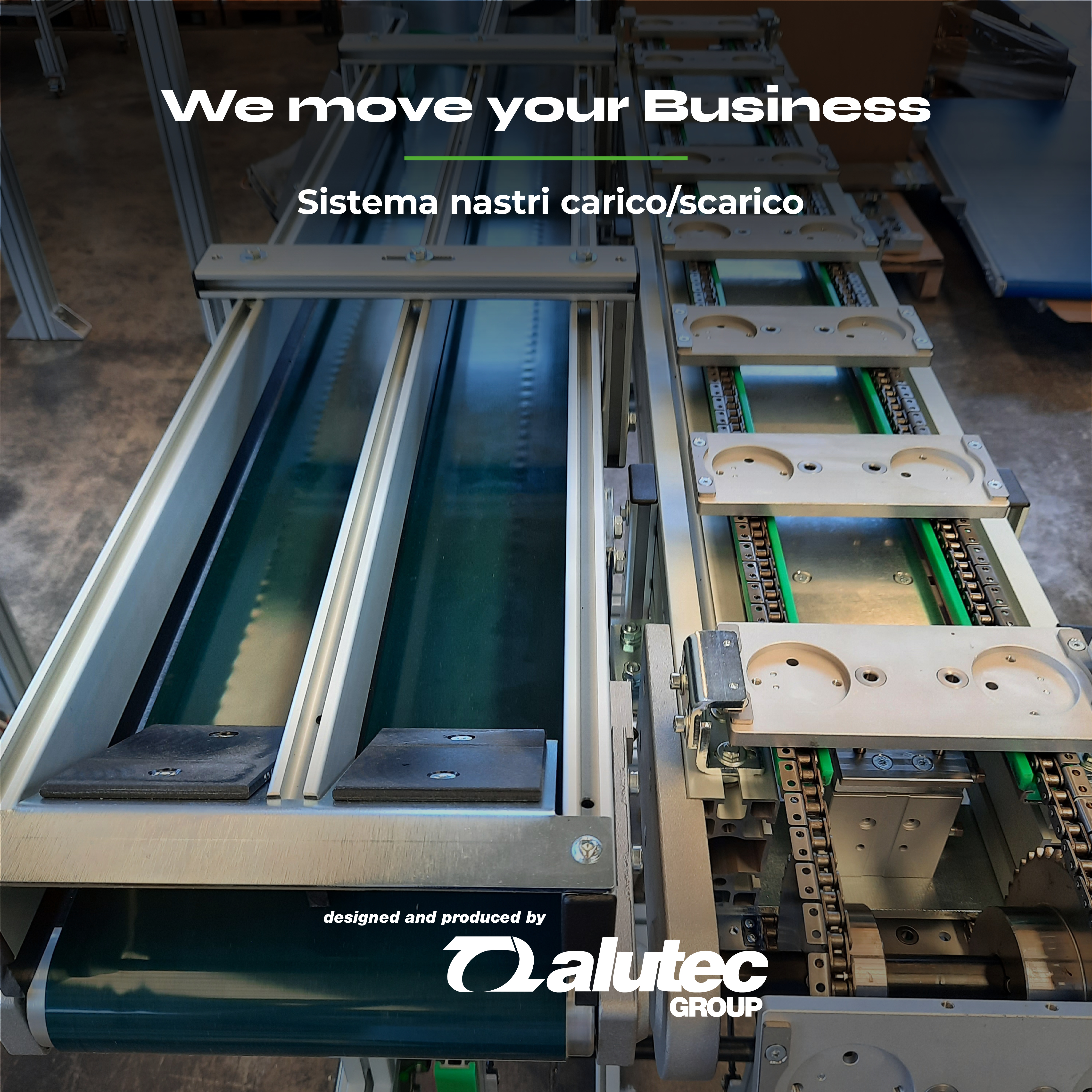

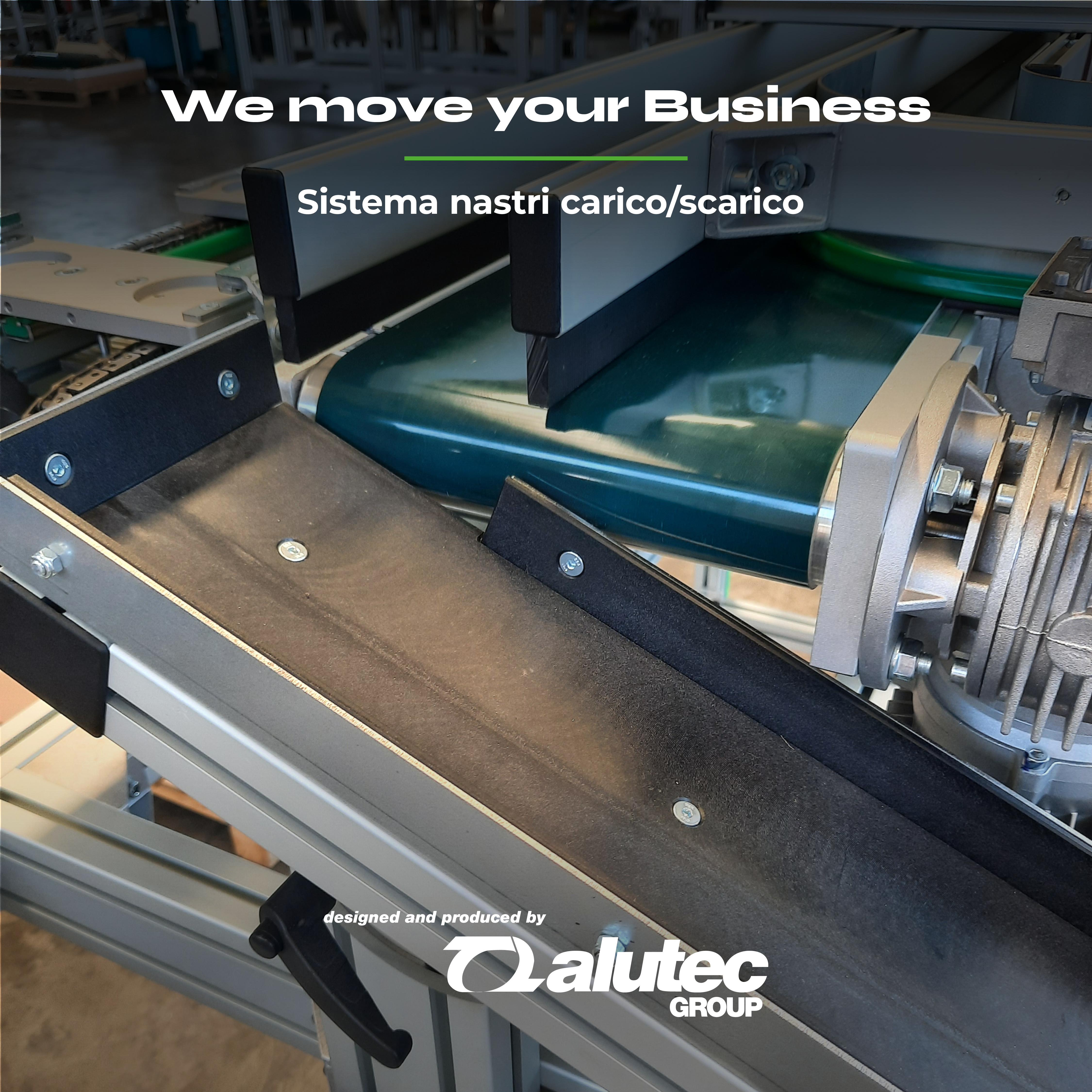

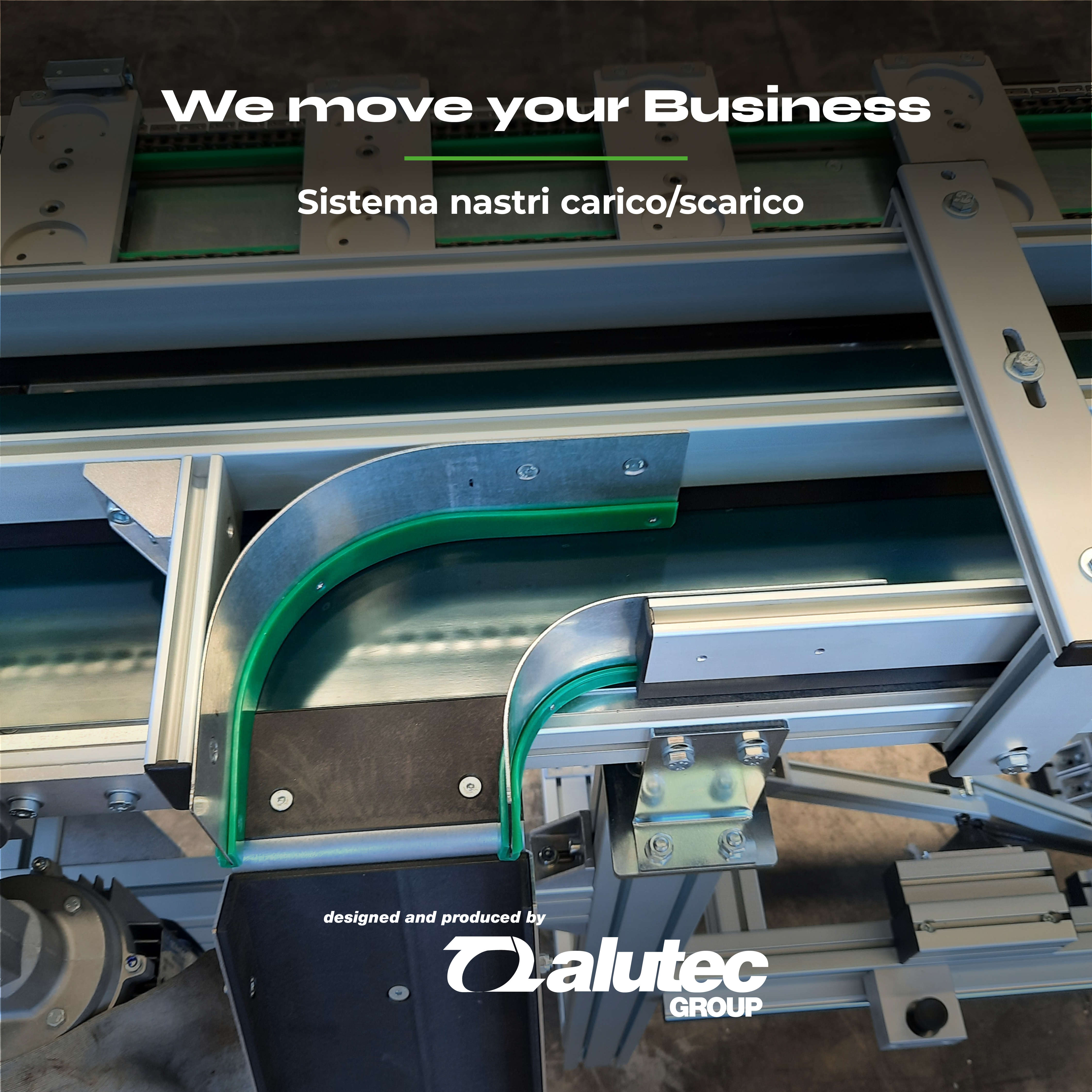

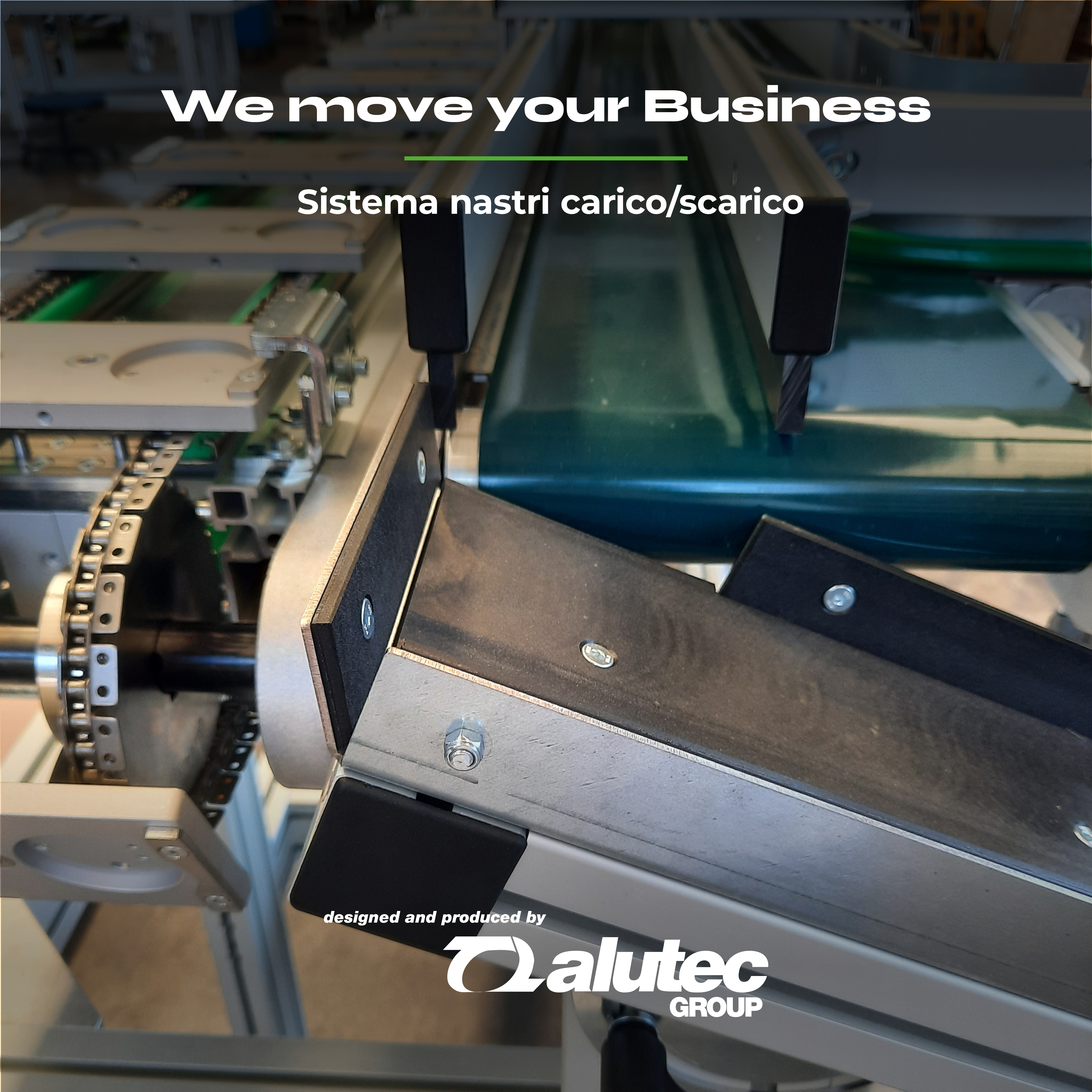

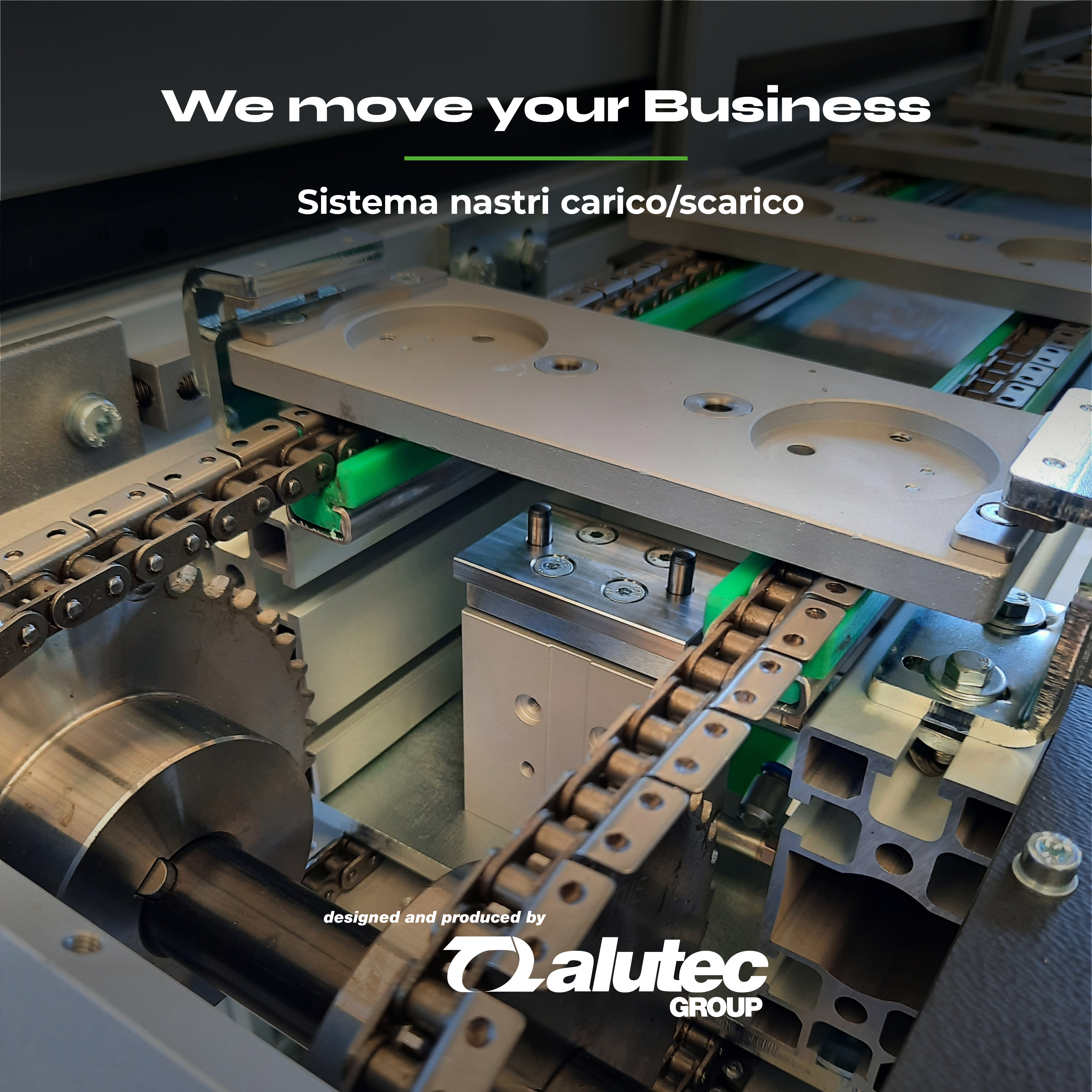

  • Sistema nastri carico/scarico

    La macchina è stata progettata su esigenze specifiche del Cliente, per veicolare prodotti di dimensioni predefinite e costanti. I prodotti sono elementi cilindrici del diametro di circa 50mm. Vengono accolti nella zona posteriore del nastro di carico: in particolare, un robot implementato dal cliente li posiziona su pallets in alluminio fissati alle maglie delle catene. In due determinate posizioni, i pallets vengono fermati e centrati da cilindri pneumatici posti sotto il nastro, dotati di puntali di centraggio. Giunti alla fine del nastro di carico, i prodotti vengono prelevati dal robot e vengono rilasciati sullo scivolo del nastro di scarico, in due diverse corsie a seconda di criteri di qualità La macchina è dotata di ruote per essere inserita ed estratta manualmente in un impianto già esistente, con un sistema basculante che fa sollevare la coppia di ruote anteriore. Una manopola di blocco garantisce la stabilità del sistema basculante.

    Alutec_Sistema_scarico.jpg Alutec_Sistema_scarico2.jpg Alutec_Sistema_scarico3.jpg Alutec_Sistema_scarico4.jpg Alutec_Sistema_scarico5.jpg Alutec_Sistema_scarico6.jpg
  • Nastro trasportatore per prodotti alimentare confezionato

    Questo nastro traportatore è stato realizzato in resina acetalica Aluflex per trasportare i prodotti alimentari inscatolati, verso stazioni successive, dal confezionamento alla selezione del prodotto.

  • Nastro trasportatore in acciaio

    Nastro trasportatore in acciaio realizzato per permettere lo sgocciolamento dell’olio residuo dai prodotti, dopo essere passati da una stazione precedente atta alla lubrificazione dei pezzi. Il nastro è stato impostato, come da richiesta del cliente, ad una velocità di 1mt al Minuto per una lunghezza totale di 3mt. I nastri trasportatori trovano impiego in qualsiasi linea produttiva e son caratterizzati da un'estrema precisione e cura dei particolari. Semplici, affidabili e silenziosi, possono essere realizzati di qualsiasi dimensione e con diverse tipologie di motorizzazione.
  • WR 500

    Pronto per la consegna un altro robot cartesiano WRA500 custom, con Protezione ottica 4 asse e doppio tool di dosatura.

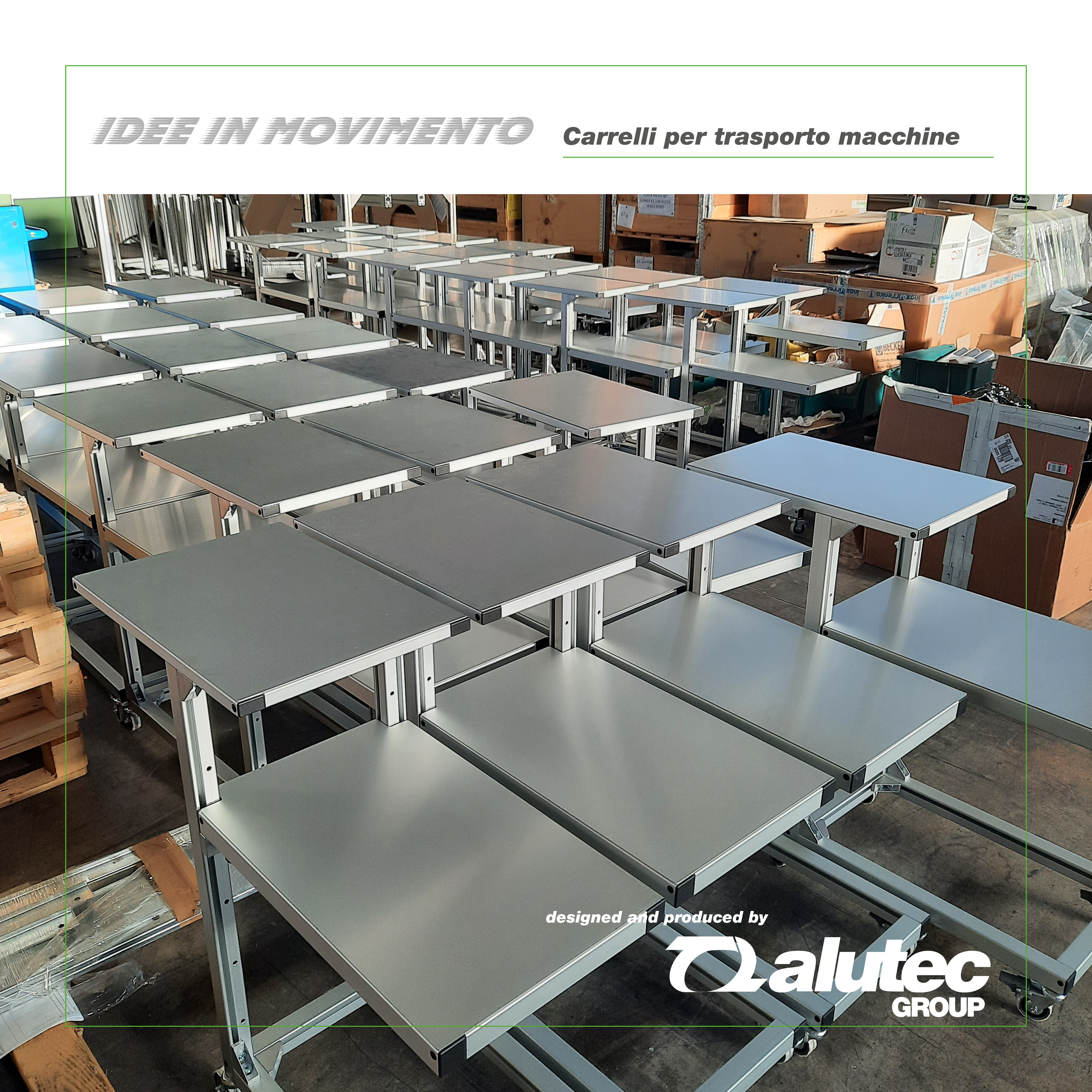

  • Carrelli per trasporto macchine

    Per un nostro importante Cliente, leader mondiale nella produzione di dispositivi medici, abbiamo consegnato 50 carrelli che andranno a trasportare macchine per la dialisi. Per questa applicazione abbiamo utilizzato un profilo Alutec 32×32 standard e ruote pivottanti per agevolarne agilmente la movimentazione.

    4. AL_Carrelli_Dialisi4.jpg

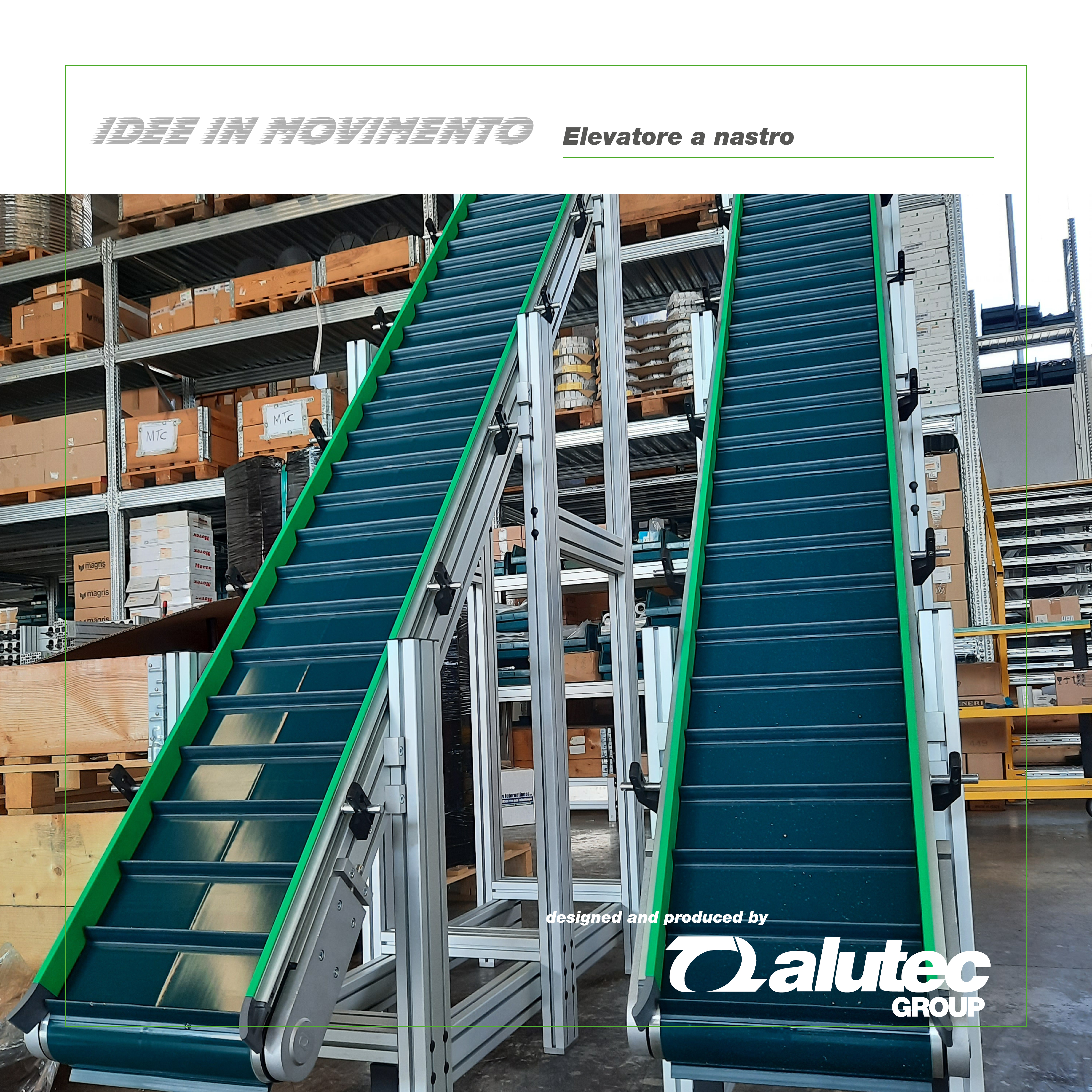

  • Elevatore a nastro

    I nastri con facchini permettono il trasporto orizzontale o inclinato di prodotti sfusi. Alutec progetta e realizza nastri e sistemi di trasporto standardizzati e personalizzati.

    5. AL_Elevatore_Nastro.jpg
  • Scatole

    Per un'azienda artigianale dedita alla lavorazione delle carni stagionate, abbiamo studiato, realizzato ed installato un pallettizzatore, composto da struttura in inox e movimentazione interna in allumino strutturale, sistema pneumatico di ventose, rulliera folle e deviazione scatola. La creazione degli schemi di pallettizzazione avviene tramite pannello operativo touch screen; i programmi di lavoro possono essere modificati e creati con estrema facilita dall’ operatore.
  • Conveyor Belt

    Nastro trasportatore a tappeto modulare, particolarmente indicato per tutte le applicazioni dove si richiede adattabilità, resistenza agli urti e facile sanificazione. Contattaci per un preventivo: commerciale@alutecsrl.it

  • Magazzino dinamico con stazione per lavorazione

    La macchina, progettata su esigenze specifiche del Cliente, sarà adibita per immagazzinare manualmente specifici prodotti che verranno successivamente processati in modalità automatica da altre macchine. Realizzata con telaio di profili Alutec, trasporto a catena con tasche di alloggiamento del prodotto e relativo centratore, manipolatore ad assi cartesiani, pinza di prelievo e posizionamento del prodotto.
  • Masmec

    Questo nastro di trasporto è stato progettato per una linea di una nota casa automobilistica utilizzata dal cliente per lo scarico degli iniettori. Il nostro ufficio tecnico ha studiato il posaggio del pezzo e sviluppato il trasporto utilizzando la Catena Aluflex in acciaio per Canale 127.

  • Nastro trasportatore di pastiglie

    Per un'azienda leader nel confezionamento, abbiamo progettato e realizzato un nastro per il settore farmaceutico, in grado di trasportare 25.000 pastiglie al minuto. L'elevatore con pendenza di 30° riceve in una tramoggia di acciaio inox le pastiglie, successivamente trasportate ad un'altezza di 2.4 mt. Una successiva integrazione a cura del cliente, dispone le pillole in blister che verranno successivamente termosaldati. • Tutto è stato realizzato in acciaio Inox elettrolucidato, come richiesto dalle specifiche del settore farmaceutico.
