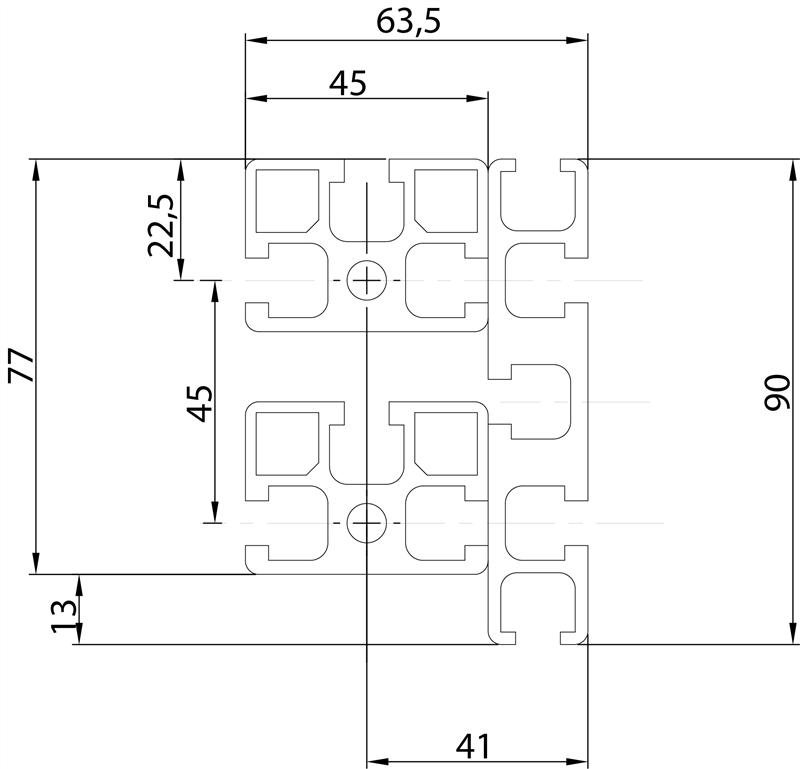

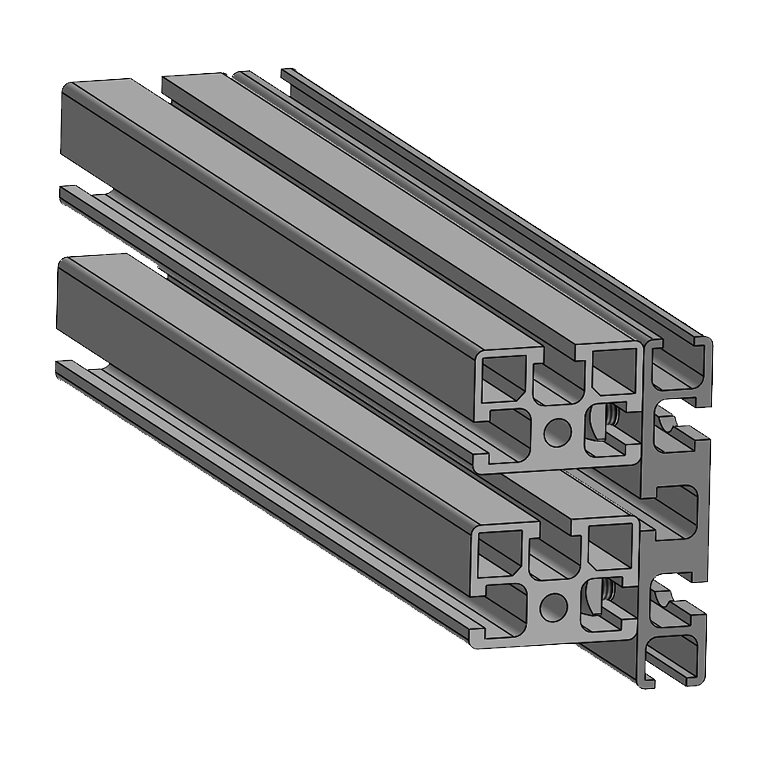

Profilo composto DX

cod. 106390DX

Profilo composto DX


Download
Per poter visaulizzare i file (Disegni tecnici, DXF, DWG...) devi essere registrato e autenticato
Registrati o autenticati
Flessione momento di inerzia lx Flessione momento di inerzia ly Flessione modulo di resistenza wx Flessione modulo di resistenza wy Colore  Riferimento Peso (Kg/m)
 116,5 cm4 67,5 cm4  25,9 cm3  21,3 cm3  Naturale  106390DX 5,23
CARATTERISTICHE GENERALI
Lega: AI 6060
Stato fisico: T6
Tolleranze: DIN 17615
Trattamento di superficie: Ossidazione anodica 15 μ mm
(Su ruchiesta: alluminio grezzo / anodizzato nero / verniciato)
Denominazione DIN :3.3206.72
Densità: 2,7 kg/ dm³
Resistenza alla trazione: 220/250 N/mm²
Allungamento: A5=10%/A10=8%
Limite di snervamento: 180/200 N/mm² (0,2%)
Modulo di elasticità: 70000 N/mm² c.a.
Durezza Brinell: 75 HB c.a.
Fornitura: barre di lunghezza mm 6010
