21x75

cod. 102175

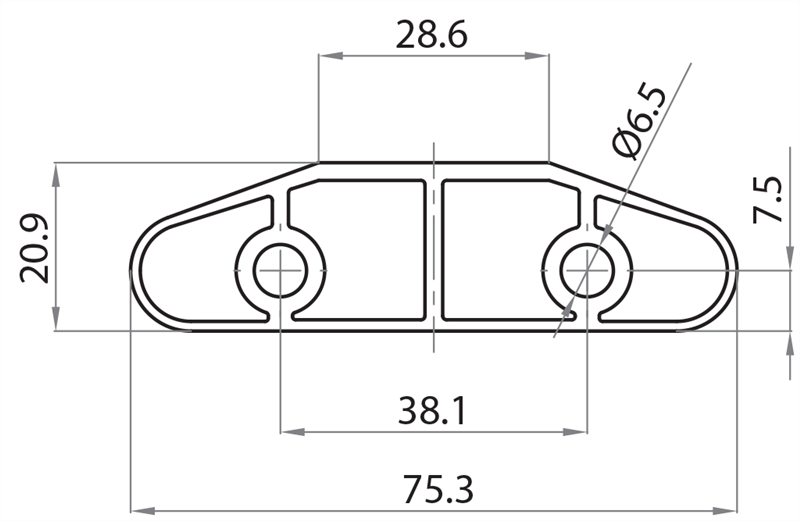

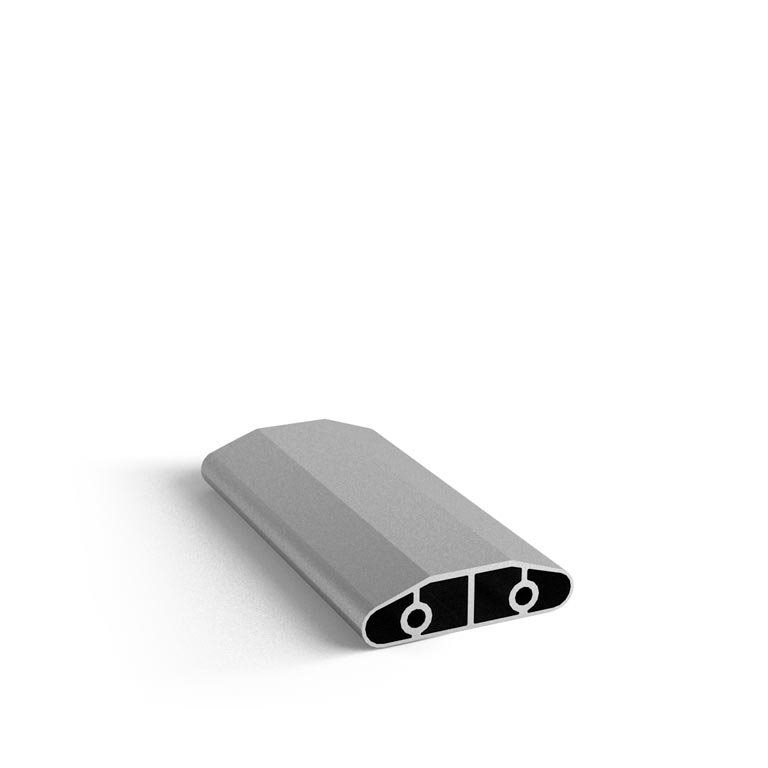

Profilo in alluminio trapezoidale mm 20,9x75,3


Download
Per poter visaulizzare i file (Disegni tecnici, DXF, DWG...) devi essere registrato e autenticato
Registrati o autenticati
Flessione momento di inerzia lx Flessione momento di inerzia ly Flessione modulo di resistenza wx Flessione modulo di resistenza wy Colore  Riferimento Peso
17,14 cm4 2,16 cm4  4,55 cm3 2,07 cm3  Naturale  102175 1,180 Kg/m
CARATTERISTICHE GENERALI
Lega: AI 6060
Stato fisico: T6
Tolleranze: DIN 17615
Trattamento di superficie: Ossidazione anodica 15 μ mm
(Su ruchiesta: alluminio grezzo / anodizzato nero / verniciato)
Denominazione DIN :3.3206.72
Densità: 2,7 kg/ dm³
Resistenza alla trazione: 220/250 N/mm²
Allungamento: A5=10%/A10=8%
Limite di snervamento: 180/200 N/mm² (0,2%)
Modulo di elasticità: 70000 N/mm² c.a.
Durezza Brinell: 75 HB c.a.
Fornitura: barre di lunghezza mm 6010
